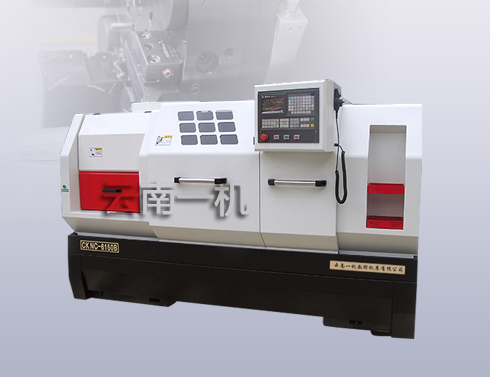

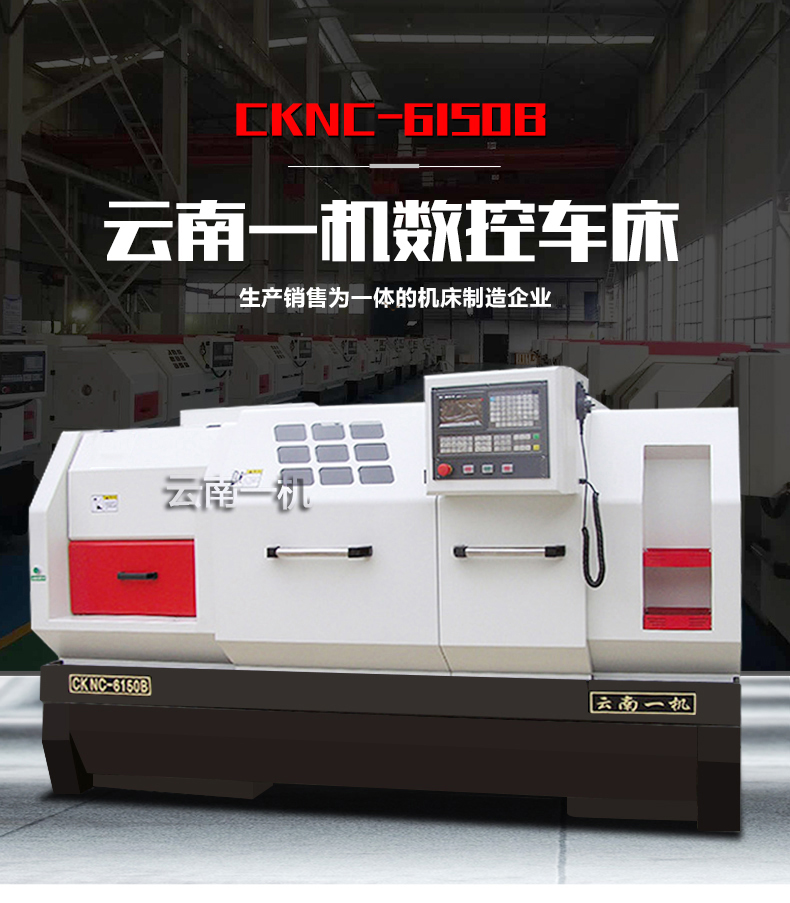

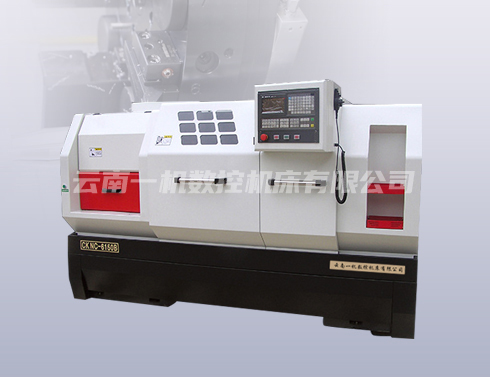

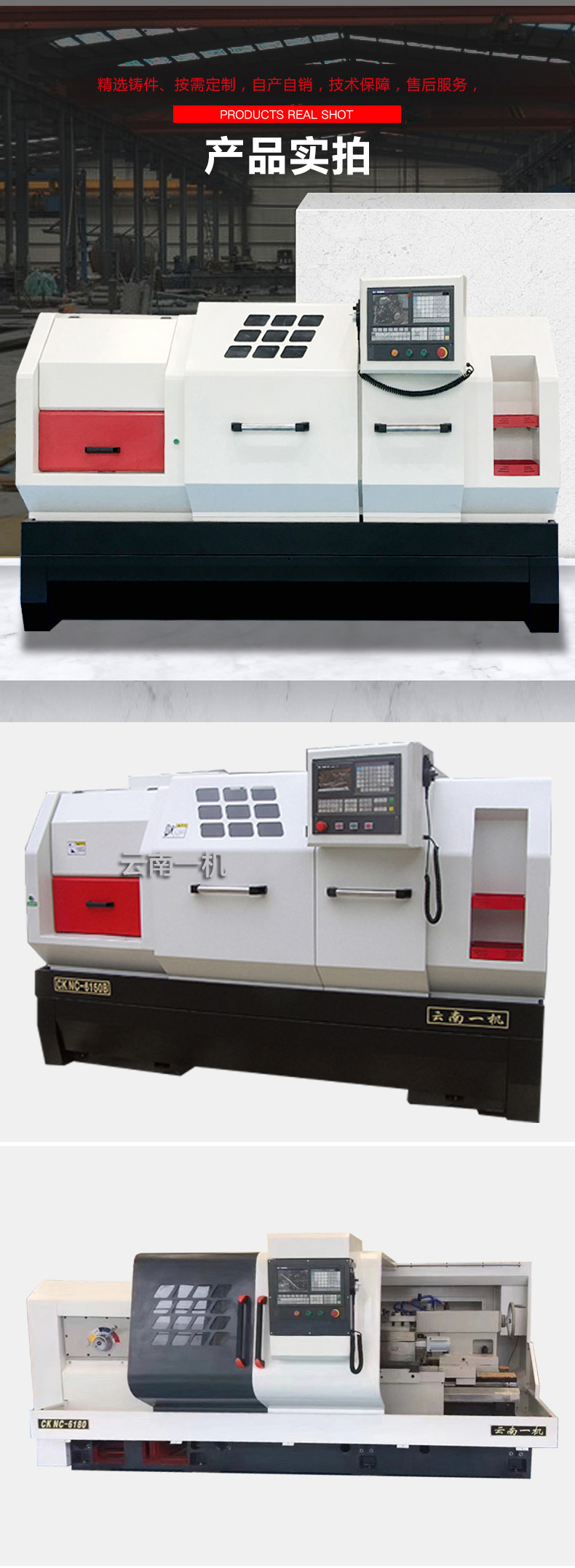

CK6150B 型數控車床特點:
CK6150B 型數控車床是一種高效率數控車床,結構合理,制造精良,配置先進,造型美觀.機床 通過數控系統自動控制,可對加工范圍內的各種內孔,外圓,圓錐面,圓弧面及螺紋進行加工,特 別適用于中小批量的軸類,盤類零件的粗精加工.具有自動化程度高,編程簡單,精度高等優點.與 國內同類型機床相比,具有以下特點:床身采用樹脂砂造型,導軌經過超音頻淬火和精密磨削,剛 性好,精度高,主軸采用 P5 級精密滑動軸承支承,抗振好,回轉精度高,主軸孔徑大,孔徑φ82mm,數控系統選用國產名牌 GSK980 系統,,進給采用大扭矩交流伺服驅動,Z 軸,X 軸采用電機與絲 杠直聯,具有精度高等優點,機床防護采用雙拉門防護,外觀簡潔大方,操作空間大,便于維修,整 體宜人性好.機床潤滑采用間歇式自動潤滑,用戶可根據使用情況適時調整,充分保證了導軌面 的潤滑,有效提高機床的精度保持性。
?機床使用條件:
1)、電壓:三相交流 380V±10% 50Hz±1Hz
2)、控制電源:交流 110V 直流 24V
3)、濕度:≤85%
4)、氣溫:5~45°С
一般規格:
電源規格及容量(標準配置)
|
三相 380V/50HZ
|
外形尺寸 mm
|
1 米機床:3000×1700×1800
|
1.5 米機床:3500×1700×1800
|
自重(整機)
|
1 米機床:2500kg
|
1.5 米機床:2900kg
|
機床外觀(板筋)
|
1 米機床 :全封閉
|
1.5 米機床:半封閉
|
1、CK6150B 數控車床參數:
一般參數
|
最大工件長度(兩頂尖最大頂尖距)
|
1000/1500/2000/3000mm
|
床頭箱中心高
|
250 mm
|
最大車削直徑(端面)
|
Φ430 mm (四工位刀塔)
|
走刀系統
|
X 軸快速移動速度
|
4000 mm/min
|
Z 軸快速移動速度
|
8000 mm/min
|
縱向最小分辨率
|
0.01 mm
|
橫向最小分辨率
|
0.005 mm
|
刀架系統
|
主軸中心至刀具安裝平面的距離
|
25 mm
|
刀具的截面尺寸
|
25×25 mm
|
下滑板的最大橫向行程
|
260 mm
|
刀具形式
|
4 工位電動刀架
|
床尾
|
床尾套筒孔錐度
|
莫氏錐度 5 號
|
動力部分
|
主電機功率
|
7.5 kW
|
冷卻水泵
|
水泵型號
|
DB25
|
水泵功率
|
0.120 KW
|
水泵流量
|
25 L/min
|
加工精度
|
機床工作精度:圓度
|
0.005
|
精車外圓的精度:圓柱度
|
300 測量長度上為 0.03 Ra≤1.6μm
|
精車端面的平面度
|
300 直徑上為:0.025
|

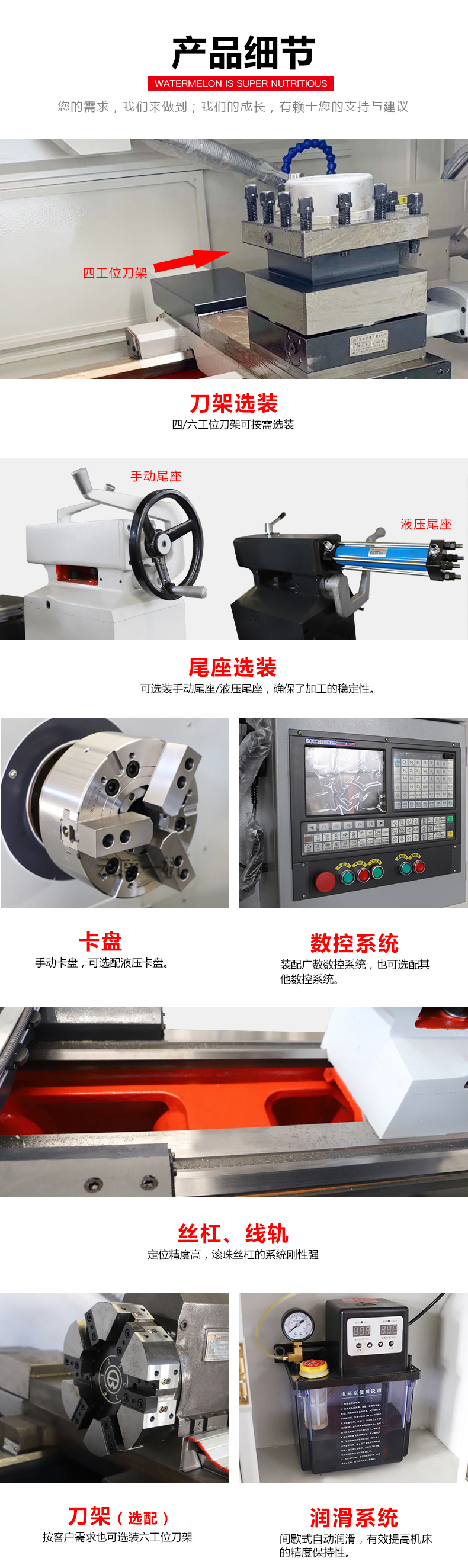

2、標準配套件一覽表:
序號
|
項目
|
配置及規格
|
生產廠商
|
備注(可選配)
|
1
|
控制系統
|
GSK 980TC3
|
廣州數控
|
|
2
|
外掛手輪
|
X/Z 手持單元
|
廣州數控
|
|
3
|
主軸電機
|
7.5 kW 主軸電機
|
昆明電機
|
|
4
|
電器
|
高低壓電器
|
施耐德/DLX
|
|
5
|
鈑金
|
半封閉
|
(臺商)
|
|
6
|
X/Z 軸
|
6/10 N.m 伺服電機
|
廣州數控
|
|
7
|
主軸軸承
|
前端
|
NN3024K/234424BM
|
HRB
|
標準配置
|
后端
|
NN3020K/P5W33
|
HRB
|
8
|
X 軸軸承
|
7602020TN/DB
|
HRB、CSC
|
|
Z 軸軸承
|
7603035TN/DB,7206AC
|
HRB、CSC
|
|
9
|
刀塔
|
立式 4 工位電動刀塔
|
常州
|
標準牌置
|
10
|
滾珠絲杠
|
精密滾珠絲杠 2505/4010
|
國產品牌
|
|
11
|
卡盤
|
K21250/A28
|
國產
|
|
12
|
液壓站
|
|
|
|
13
|
工作燈
|
24V 鋁合金防水防爆燈
|
國產
|
|
3、隨機技術文件清單
序 號
|
文件名稱
|
數量
|
備 注
|
1
|
CKNC-6150(B)使用說明書
|
1
|
|
注:機床配套件配置可根據用戶要求進行選配,配套件或為同等品質其它廠家生產。
